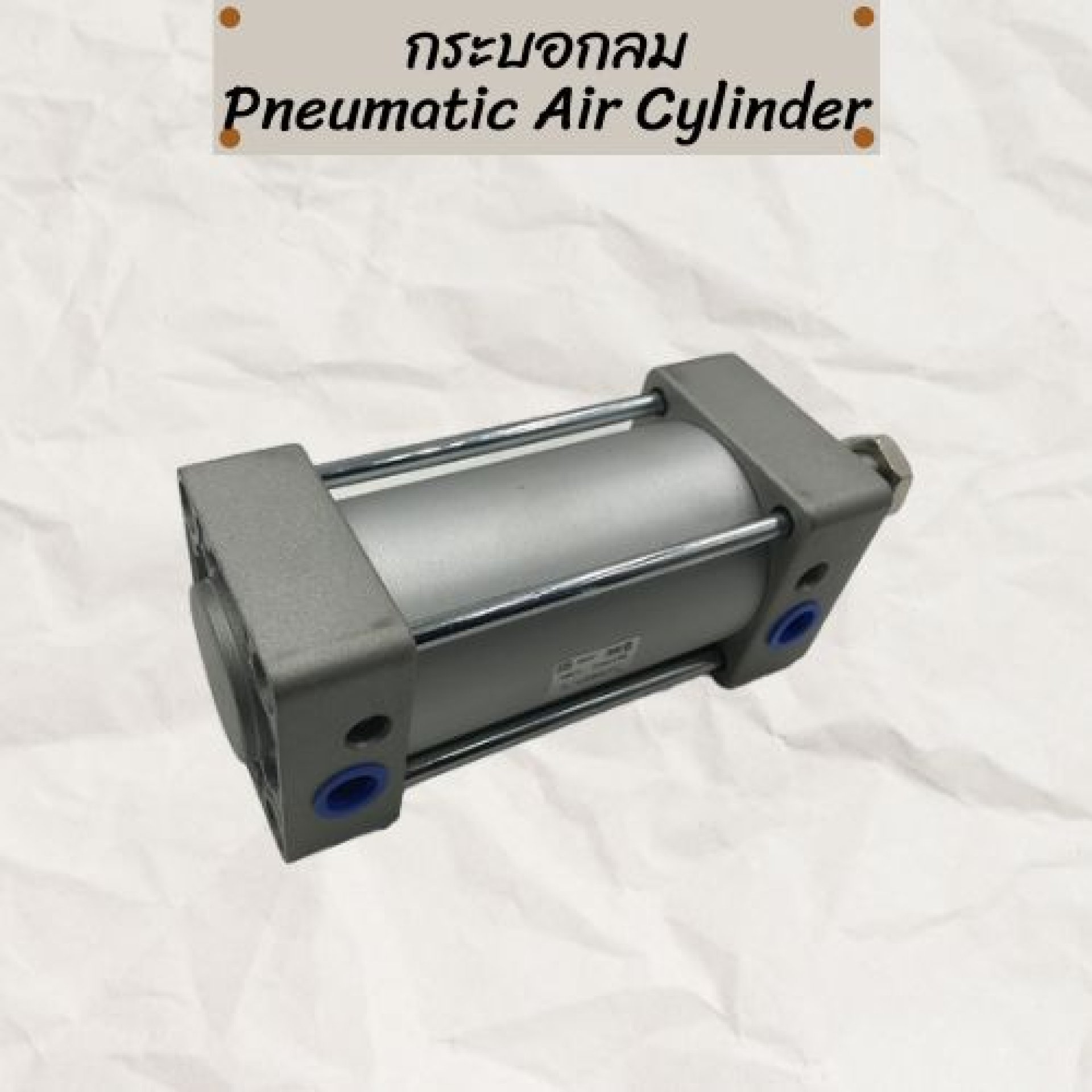

กระบอกลม (Pneumatic cylinder)

กระบอกลม (Pneumatic cylinder)

มีหลากหลายชนิดที่ถูกออกแบบมาให้เหมาะกับการใช้งานที่แตกต่างกัน โดยทั่วไปแล้วกระบอกลมสามารถแบ่งได้เป็นหลายประเภทตามโครงสร้างและการทำงานของมัน ซึ่งมีคุณสมบัติและการประยุกต์ใช้งานดังนี้:

1. กระบอกลมแบบทางเดียว (Single-Acting Cylinder)

• คุณสมบัติ:กระบอกลมชนิดนี้ใช้ลมในการขับเคลื่อนลูกสูบในทิศทางเดียว โดยมีสปริงเพื่อดันกลับลูกสูบในทิศทางตรงกันข้าม มีแรงดันในการเคลื่อนที่ทิศทางเดียวและใช้พลังงานจากสปริงในการเคลื่อนที่อีกทิศทาง
• การประยุกต์ใช้งาน:ใช้งานในระบบที่ต้องการการเคลื่อนที่ในทิศทางเดียว เช่น การยกหรือการกดของเบา ๆ ในเครื่องจักรอัตโนมัติขนาดเล็ก

2. กระบอกลมแบบสองทาง (Double-Acting Cylinder)

• คุณสมบัติ:กระบอกลมชนิดนี้ใช้ลมในการขับเคลื่อนลูกสูบทั้งสองทิศทาง (เข้าและออก) มีประสิทธิภาพสูงกว่าแบบทางเดียว เนื่องจากไม่ต้องใช้สปริงในการดันกลับลูกสูบ
• การประยุกต์ใช้งาน:เหมาะสำหรับการทำงานที่ต้องการแรงดันในทั้งสองทิศทาง เช่น การยกหรือดันของหนักในอุตสาหกรรมยานยนต์และการผลิต

3. กระบอกลมแบบหมุน (Rotary Cylinder)

• คุณสมบัติ:ใช้ลมในการหมุนลูกสูบแทนการเคลื่อนที่แบบเส้นตรง สามารถสร้างการหมุนในมุมที่ต้องการได้ โดยมักมีข้อจำกัดในการหมุนเป็นมุมที่กำหนดไว้
• การประยุกต์ใช้งาน:ใช้ในงานที่ต้องการการหมุน เช่น การหมุนเครื่องจับชิ้นงานหรือเครื่องมือ

4. กระบอกลมแบบไม่มีแกน (Rodless Cylinder)

•  คุณสมบัติ:กระบอกลมชนิดนี้ไม่มีแกนยื่นออกมา โดยลูกสูบเคลื่อนที่ภายในกระบอกผ่านระบบแม่เหล็กหรือสายพานมีขนาดกะทัดรัดและประหยัดพื้นที่ในการติดตั้ง
• การประยุกต์ใช้งาน:ใช้ในพื้นที่ที่จำกัดและงานที่ต้องการการเคลื่อนที่ในระยะยาว เช่น ระบบขนส่งภายในอุตสาหกรรม

5. กระบอกลมแบบล็อคตำแหน่ง (Locking Cylinder)

• คุณสมบัติ:มีระบบล็อคที่สามารถหยุดการเคลื่อนที่ของลูกสูบในตำแหน่งที่ต้องการ โดยไม่ต้องใช้แรงดันลมตลอดเวลา
• การประยุกต์ใช้งาน:ใช้ในงานที่ต้องการล็อคการเคลื่อนที่ของชิ้นส่วน เช่น การหนีบชิ้นงานหรือการยึดวัสดุในตำแหน่งคงที่

6. กระบอกลมแบบไดอะแฟรม (Diaphragm Cylinder)

•  คุณสมบัติ:ใช้แผ่นไดอะแฟรมแทนลูกสูบ โดยแผ่นไดอะแฟรมจะเคลื่อนที่ตามแรงดันลมไม่มีการเสียดทานระหว่างลูกสูบและกระบอก ทำให้อายุการใช้งานนานและการบำรุงรักษาน้อย
• การประยุกต์ใช้งาน:เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและแรงเสียดทานต่ำ เช่น งานควบคุมการเคลื่อนที่ที่ละเอียด

7. กระบอกลมแบบเทเลสโคปิค (Telescopic Cylinder)

• คุณสมบัติ:กระบอกลมชนิดนี้มีหลายขั้นหรือหลายระดับ ทำให้สามารถเคลื่อนที่ได้ในระยะทางที่ยาวขึ้นโดยมีขนาดกระบอกที่สั้นกว่า
• การประยุกต์ใช้งาน:เหมาะสำหรับการยกในพื้นที่จำกัด เช่น รถยกหรือเครื่องยกสินค้าที่ต้องการความยืดหยุ่นในการใช้งาน

การประยุกต์ใช้งานทั่วไปของกระบอกลม:

• อุตสาหกรรมการผลิต: ใช้ในการควบคุมเครื่องจักรอัตโนมัติและการขนส่งชิ้นส่วนในสายการผลิต
• อุตสาหกรรมยานยนต์: ใช้ในระบบขับเคลื่อนและควบคุมเครื่องจักรสำหรับการประกอบและการเคลื่อนที่ของชิ้นส่วน
• อุตสาหกรรมอาหารและเครื่องดื่ม: ใช้ในกระบวนการบรรจุภัณฑ์ การขนส่ง และการแยกชิ้นส่วน
• อุตสาหกรรมโลหะและเหมืองแร่: ใช้ในเครื่องจักรที่ต้องการแรงดันสูง เช่น การตัด การยก และการขนส่งวัสดุ

กระบอกลมเป็นอุปกรณ์ที่สำคัญในระบบนิวแมติกส์ ซึ่งมีหลากหลายประเภทให้เลือกตามความต้องการในการใช้งาน โดยต้องเลือกใช้ให้เหมาะสมกับลักษณะการทำงานเพื่อให้ได้ประสิทธิภาพสูงสุด
