กระบวนการผลิตยอยโซ่

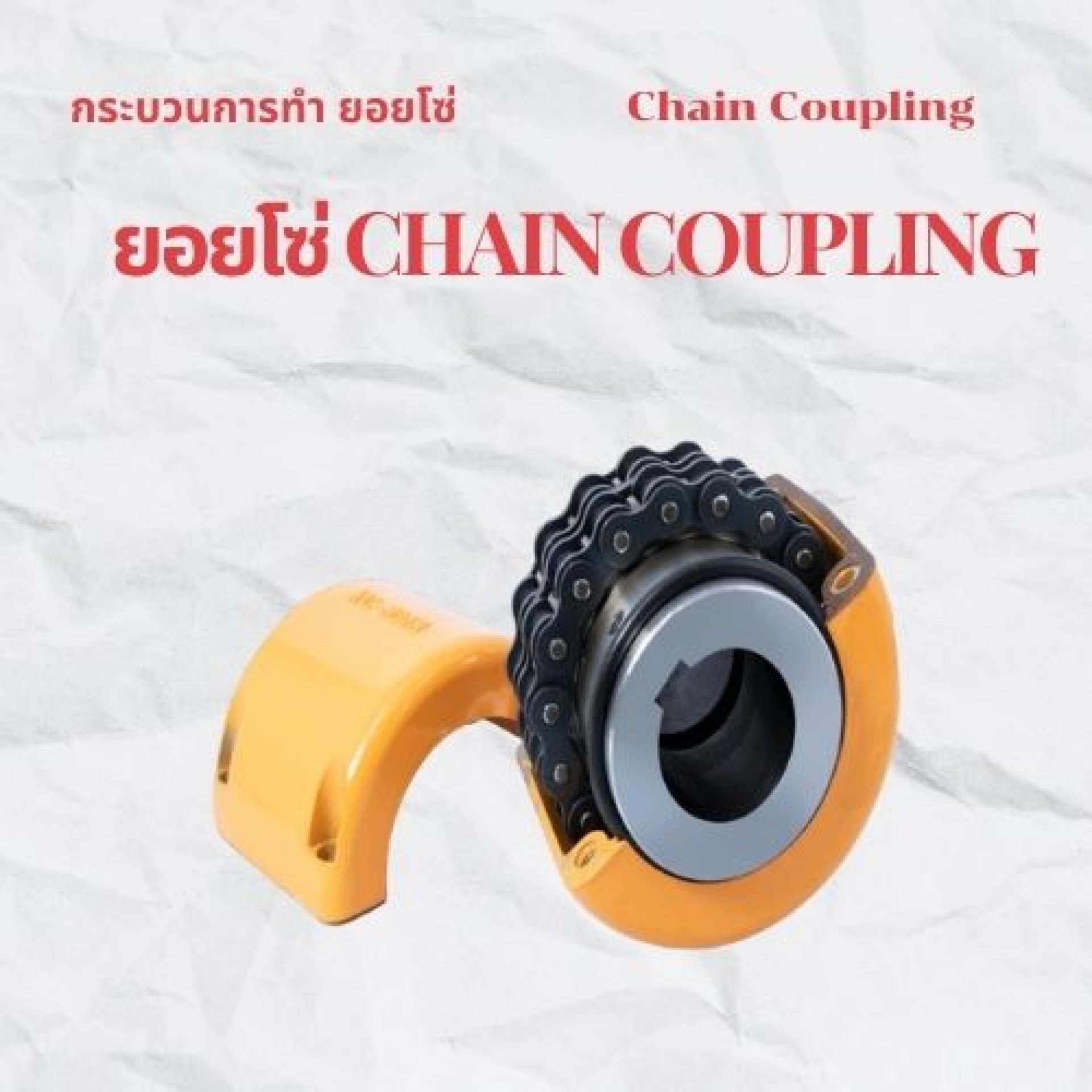

กระบวนการผลิตของ Chain Coupling

ที่ใช้ในการเชื่อมต่อเพลาในระบบส่งกำลัง มีขั้นตอนที่สำคัญหลายขั้นตอน โดยอธิบายง่าย ๆ ได้ดังนี้:

1. การออกแบบ (Design)

• เริ่มจากการวิเคราะห์ความต้องการ เช่น แรงบิดที่ต้องรองรับ, ขนาดเพลา, ความเร็วรอบ และสภาพแวดล้อมการใช้งาน
• วิศวกรจะสร้างแบบจำลอง 3 มิติในซอฟต์แวร์ CAD เพื่อกำหนดขนาดและการจัดวางของเฟือง (sprocket) และโซ่ที่ใช้ใน coupling

2. การเลือกวัสดุ (Material Selection)

• Chain coupling มักใช้วัสดุอย่าง เหล็กกล้า (Steel) หรือ เหล็กกล้าคาร์บอน (Carbon Steel) สำหรับเฟือง และโซ่อาจเป็นโลหะที่ทนทานหรือเคลือบผิวกันสนิม
• การเลือกวัสดุต้องพิจารณาแรงบิดที่คัปปลิ้งต้องรับและสภาพแวดล้อมการใช้งาน เช่น ความร้อน การกัดกร่อน หรือแรงสั่นสะเทือน

3. การผลิตชิ้นส่วน (Component Manufacturing)

• การกลึง (Machining): เฟืองจะถูกกลึงด้วยเครื่อง CNC เพื่อให้ได้ขนาดที่แม่นยำ รวมถึงการทำรูสำหรับติดตั้งเพลา
• การผลิตโซ่ (Chain Manufacturing): โซ่ถูกผลิตจากเหล็กที่ผ่านการรีดและตัดตามขนาดมาตรฐาน โซ่ต้องมีความแข็งแรงและความยืดหยุ่นที่เหมาะสม
• การประกอบเฟืองและโซ่: เฟืองทั้งสองข้างจะถูกประกอบเข้ากับโซ่ซึ่งจะทำหน้าที่เชื่อมต่อเพลาทั้งสอง

4. การอบชุบความร้อน (Heat Treatment)

• ชิ้นส่วนเหล็ก เช่น เฟือง อาจต้องผ่านการอบชุบด้วยความร้อนเพื่อเพิ่มความแข็งแรงและความทนทานต่อการสึกหรอ โดยเฉพาะการรับแรงบิดสูง

5. การประกอบ (Assembly)

• เฟืองทั้งสองตัวจะถูกติดตั้งบนเพลา และโซ่จะทำหน้าที่เชื่อมต่อเฟืองทั้งสองตัว
• โซ่ถูกปรับให้มีความตึงที่พอดีเพื่อให้ทำงานได้ราบรื่นและไม่มีการหลวมระหว่างการหมุน

6. การตรวจสอบคุณภาพ (Quality Inspection)

• ตรวจสอบความตรงของเฟือง, การเยื้องศูนย์ของเพลา และการทำงานของโซ่ ว่ามีการหมุนอย่างราบรื่นหรือไม่
• ทดสอบการรับแรงบิด และตรวจสอบความทนทานของชิ้นส่วนต่อแรงกระแทกและแรงสั่นสะเทือน

7. การเคลือบผิว (Surface Treatment)

• ชิ้นส่วนที่เป็นโลหะอาจได้รับการเคลือบกันสนิม เช่น การชุบสังกะสีหรือการเคลือบผิวเพื่อเพิ่มความทนทานในสภาพแวดล้อมที่มีการกัดกร่อน

8. การบรรจุและจัดส่ง (Packaging and Shipping)

• Chain coupling ที่ผ่านการตรวจสอบคุณภาพแล้วจะถูกบรรจุในบรรจุภัณฑ์ที่เหมาะสมเพื่อป้องกันการกระแทกหรือเสียหายระหว่างการขนส่ง

สรุป:
กระบวนการผลิต Chain Coupling เริ่มจากการออกแบบตามความต้องการ เลือกวัสดุที่ทนทาน ผลิตเฟืองและโซ่ ผ่านกระบวนการอบชุบเพื่อเพิ่มความแข็งแรง ประกอบชิ้นส่วน ตรวจสอบคุณภาพ และจัดส่ง Coupling ที่พร้อมใช้งาน
