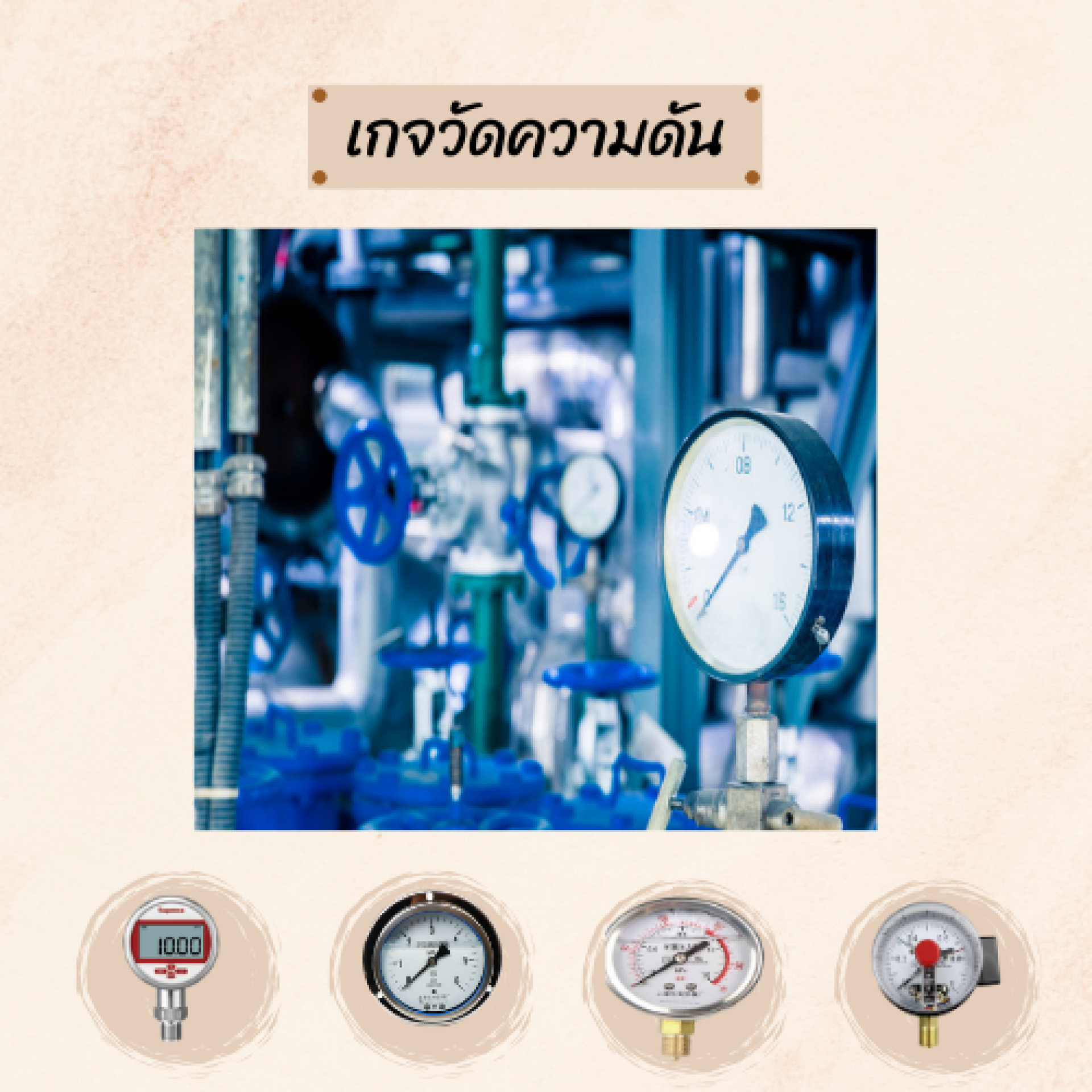

Pressure gauge เกจวัดความดัน คืออะไร

เกจวัดความดัน( Pressure gauge )คืออะไร

Pressure gauge  คือ เป็นส่วนที่ใช้วัดและแสดงค่าความดัน (pressure) ของของเหลวหรือก๊าซในสภาวะที่มีการออกแรงดันต่อ ตัวบูร์ดอง ของอุปกรณ์ ซึ่งจะไปแสดงส่วนหน้าปัด จะได้ค่าความดันแสดงตามหน่วยที่เรากำหนด เช่น ปอนด์ต่อนิ้วกำลัง, บาร์, หรือ psi (ปอนด์ต่อนิ้วกำลัง)

3 ประเภทของที่คุณต้องรู้ของ Pressure gauge

1. Pressure gauge : ส่วนที่ใช้ในการวัดแรงดันของ น้ำ หรือ ก๊าซ และ เกจแรงดันมักมีหน้าปัดหรือหน้าจอที่แสดงค่าแรงดันเป็นหน่วย PSI (ปอนด์ต่อตารางนิ้ว), Bar, KPa, หรือหน่วยอื่น ๆ ขึ้นอยู่กับหน่วยที่ถูกใช้

2 .Vacuum gauge : เกจสูญญากาศ ใช้ในการวัดแรงดันที่ต่ำกว่าแรงดันบรรยากาศปกติ (atmospheric pressure) เกจสูญญากาศมักให้ค่าที่ต่ำกว่าศูนย์เป็นหน่วยที่นิยมคือ นิวตันต่อตารางเมตร (N/m²) หรือ ที่รู้จักกันในชื่อ Pascal (Pa)

3. Compound gauge : เกจที่รวมความสามารถในการวัดแรงดันและวัดสูญญากาศได้ในตัวเดียว เกจแบบนี้มักมีส่วนที่แสดงค่าของแรงดันบรรยากาศปกติ (atmospheric pressure) และส่วนที่แสดงค่าของแรงดันที่สูงกว่าหรือต่ำกว่าแรงดันบรรยากาศ

4 ส่วนประกอบที่สำคัญ ของ pressure gauge

1.  หน้าปัด (Dial) : ส่วนที่มีสเกลหรือตัวบ่งชี้ที่บอกค่าความดัน
2.  ตัวบ่งชี้ (Pointer) : เส้นเล็กที่ชี้ไปที่ค่าความดันที่วัดได้บนหน้าปัด
3.  ตัวบูร์ดอง (Bourdon ) :  จะยืดหดตามความดันที่เข้าและออกซึ่งแปรผลออกเป็นค่าความดันไปตามตัวบ่งชี้
4.  ช่องต่อ (Connection Port) : ช่องที่ใช้เชื่อมต่อ pressure gauge กับระบบท่อหรืออุปกรณ์ที่ต้องการวัดความดัน เช่น Bottom Connection (BC) , Back Connection (BC) และ Back Flange (BF)

6 ข้อคุณสมบัติ pressure gauge ก่อนจะซื้อ

•  วัดแรงดัน (Pressure Measurement): ความสามารถหลักของ Pressure Gauge คือการวัดแรงดันของของเหลวหรือก๊าซ สามารถวัดในหน่วยที่ต่าง ๆ เช่น psi, bar, kPa เป็นต้น
• การแสดงผล (Display) : มีหน้าจอหรือส่วนที่แสดงผลที่ช่วยให้ผู้ใช้สามารถอ่านค่าความดันได้อย่างชัดเจน
• การทำงานในช่วงแรงดันที่กว้าง (Wide Range Operation) : มีความสามารถในการทำงานในช่วงแรงดันที่กว้าง ทำให้เหมาะสำหรับการใช้งานในสถานการณ์ที่มีการเปลี่ยนแปลงของแรงดัน
• การสามารถทำงานในสภาวะที่ต่ำ (Low-Pressure Operation) : มีความสามารถในการทำงานในสภาวะแรงดันที่ต่ำ, ทำให้เหมาะสำหรับการวัดแรงดันในสภาวะที่มีความกดอากาศต่ำ
• การวัดแรงดันที่มีการเปลี่ยนแปลงได้รวดเร็ว (Rapid Pressure Changes) : มีความสามารถในการทำงานได้รวดเร็วในกรณีที่มีการเปลี่ยนแปลงแรงดันอย่างรวดเร็ว
• การป้องกันการชำรุด (Overload Protection): มีระบบการป้องกันการชำรุดในกรณีที่มีการเกินขีดจำกัดของแรงดัน

5 วิธีการใช้งาน เกจวัดความดัน( Pressure gauge )

ติดตั้ง Pressure Gaugeตามค่าที่ต้องการ-->ตรวจสอบแหล่งพลังงานที่ Pressure Gauge ที่ใช้งานได้-->เปิดระบบหรือวาล์วที่เชื่อมต่อ-->ทดสอบการทำงาน-->ติดตามการทำงาน

รวม 8 ประยุกต์การใช้งาน Pressure gauge

 การใช้ในระบบท่อทางไฮดรอลิก : มักถูกใช้ในระบบท่อทางไฮดรอลิก เพื่อวัดแรงดันของน้ำมันหรือของไฮดรอลิกในระบบท่อของเครื่องจักรหรืออุปกรณ์ที่ใช้งานทางไฮดรอลิก

 การใช้ในระบบท่อทางน้ำ : ในระบบท่อทางน้ำ มีการใช้ในการวัดแรงดันของน้ำในท่อ หรือในการควบคุมแรงดันในระบบน้ำ

 การใช้ในโรงงานผลิต : มักถูกนำมาใช้ในโรงงานผลิต, เช่น ในการตรวจวัดแรงดันของสารเคมี, สารกำลัง, หรือวัตถุดิบที่ไหลผ่านท่อ

 การใช้ในระบบท่อทางอากาศ : สามารถใช้ในระบบท่อทางอากาศ, เช่น ในระบบลมอัดหรือระบบหลอดทางอากาศ

 การใช้ในอุปกรณ์ทางการแพทย์ : มีการใช้ในอุปกรณ์ทางการแพทย์, เช่น ในเครื่องวัดความดันโลหิต (blood pressure monitor) เพื่อวัดแรงดันโลหิตของผู้ป่วย

 การใช้ในอุปกรณ์ทดสอบและทดลอง : มีการใช้ในอุปกรณ์ทดสอบและทดลองต่าง ๆ เพื่อวัดแรงดันในสภาพการทดสอบต่าง ๆ

 การใช้ในระบบท่อทางก๊าซ : สามารถนำมาใช้ในระบบท่อทางก๊าซ, เช่น ในระบบท่อก๊าซเชื้อเพลิงหรือระบบท่อก๊าซอุตสาหกรรม

 การใช้ในอุปกรณ์ทางวิทยาศาสตร์ : มีการใช้ในอุปกรณ์ทางวิทยาศาสตร์, เช่น ในการทดสอบแรงดันในท่อหรือห้องปิดทดลอง

คำถามของลูกค้าที่ถูกถามมาบ่อย เกี่ยวกับ Pressure Gauge

1. ประโยชน์หลักของการใช้ Pressure Gauge คืออะไร?

 ช่วยในการวัดและควบคุมความดันในระบบหลาย ๆ อุตสาหกรรม, เช่น น้ำ, น้ำมัน, และอุตสาหกรรมสารเคมี

2. Pressure Gauge ทำงานอย่างไร?

 ทำงานโดยมีเซนเซอร์ภายในที่ตอบสนองตามการเปลี่ยนแปลงของความดัน และแปลงค่าความดันนั้นเป็นการเคลื่อนที่ของตัวชี้บนหน้าปัด

3. มีประเภทของ Pressure Gauge อะไรบ้าง?

 มีหลายประเภท, เช่น Mechanical Pressure Gauge, Digital Pressure Gauge, Differential Pressure Gauge, และ Vacuum Gauge

4 .ปัญหาที่พบบ่อยใน Pressure Gauge มีอะไรบ้าง?

 ปัญหาที่พบบ่อยได้แก่ การรั่วซึม, การสูญเสียแรงดัน, หรือความไม่แม่นยำของการวัด
