PLC Programmable Logic Controller พีแอลซี คืออะไร

Programmable Logic Controller (โปรแกรมเมเบิลลอจิกคอนโทรลเลอร์)

PLC เป็นอุปกรณ์ที่ใช้ในการควบคุมและตรวจสอบกระบวนการทางอุตสาหกรรม โดยที่การทำงานของ PLC นั้นได้รับการโปรแกรมให้ทำงานตามลำดับ

5 ขั้นตอนของการทำงาน ของ PLC เบื้องต้น

• Input Scan (การสแกนข้อมูลจากอินพุต)

PLC จะทำการสแกนสถานะของอินพุต (input) ทั้งหมดที่เชื่อมต่อกับระบบ

เซนเซอร์หรือสัญญาณจากระบบแบบอื่น ๆ ข้อมูลจากอินพุตจะถูกนำเข้ามาในหน่วยประมวลผลของ PLC

• Program Scan (การสแกนโปรแกรม)

PLC จะทำการสแกนโปรแกรมที่ถูกโปรแกรมไว้ในหน่วยประมวลผล

โปรแกรมนี้ประกอบด้วยตัวควบคุมที่กำหนดโดยผู้ใช้เพื่อดำเนินการตามเงื่อนไขที่กำหนด

• Execution (การดำเนินการ)

โปรแกรมที่ถูกสแกนจะถูกประมวลผลตามลำดับคำสั่ง แต่ละคำสั่งมีหน้าที่ทำงานเฉพาะ

 การควบคุมการเปิดปิดรีเลย์, การคำนวณ, การตรวจสอบเงื่อนไข, และการควบคุมการทำงานของอุปกรณ์อื่น ๆ

• Output Scan (การสแกนข้อมูลเอาท์พุต)

หลังจากการประมวลผลเสร็จสิ้น

PLC จะสแกนข้อมูลเอาท์พุต (output) ที่ต้องส่งออกไปที่อุปกรณ์ต่าง ๆ เช่น รีเลย์, วาล์ว, หรืออุปกรณ์ควบคุมอื่น ๆ ตามคำสั่งที่ได้รับ

• Update Output Devices (การอัพเดทอุปกรณ์เอาท์พุต)

ข้อมูลเอาท์พุตที่ได้จากการสแกนจะถูกส่งไปที่อุปกรณ์ต่าง ๆ เพื่อควบคุมและดำเนินการตามคำสั่งที่ได้รับ

10 ส่วนประกอบที่สำคัญ ของ การทำงาน PLC

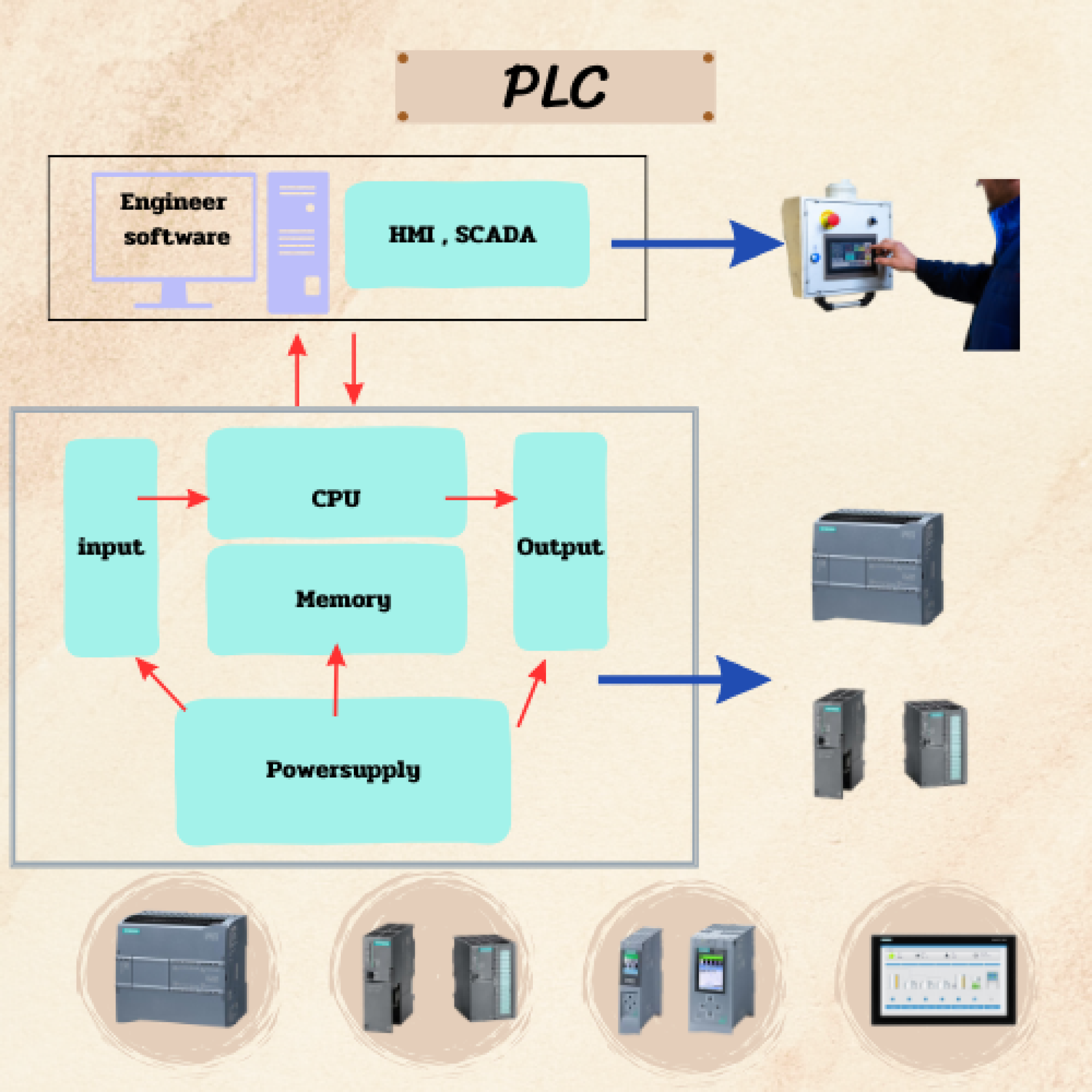

1. Central Processing Unit (CPU) :  ส่วนที่ดำเนินการทำงานของ PLC  ซึ่งประมวลผลข้อมูลต่าง ๆ ตามโปรแกรมที่ถูกโปรแกรมไว้

2.Memory (RAM and ROM) : RAM (Random Access Memory) ใช้เก็บข้อมูลชั่วคราวขณะที่ PLC กำลังทำงาน ส่วน ROM (Read-Only Memory) ใช้เก็บโปรแกรมและข้อมูลที่ถูกโปรแกรมไว้

3.Input Modules : ตัวเข้าข้อมูลที่ใช้ในการรับข้อมูลจากเซ็นเซอร์หรืออุปกรณ์ต่าง ๆ เช่น สวิตช์, เซนเซอร์อุณหภูมิ, หรือสัญญาณอื่น ๆ

4.Output Modules : ตัวล่อฟ้าที่ใช้ในการส่งสัญญาณหรือควบคุมอุปกรณ์ต่าง ๆ เช่น มอเตอร์, วาล์ว, หรือแสงไฟ

5.Power Supply : แหล่งจ่ายไฟฟ้าที่ให้พลังงานให้กับ PLC

6.Communication Ports : ช่องสื่อสารที่ใช้ในการเชื่อมต่อกับอุปกรณ์อื่น ๆ หรือระบบคอมพิวเตอร์

7.Operating System : ระบบปฏิบัติการที่ใช้ในการควบคุมการทำงานของ PLC

8.Clock/Timer : นาฬิกาหรือตัวจับเวลาที่ใช้ในการควบคุมการทำงานตามเวลาที่กำหนด

9.Rack/Chassis : โครงสร้างที่ใช้ในการติดตั้งและจัดเก็บโมดูลต่าง ๆ ของ PLC

10.Bus System : ระบบสายสัญญาณที่ใช้ในการเชื่อมต่อระหว่างโมดูลต่าง ๆ ใน PLC

5 ภาษาที่ ไว้เขียน PLC

1. Ladder Logic (LD)

เป็นภาษาที่ใช้ใน PLC อุตสาหกรรม มีลักษณะคล้ายกับวงจรไฟฟ้าในรูปของบล็อกบนวงจร ใช้ตัวดำเนินการและตัวดำเนินการทางไฟฟ้า  ผู้เขียนโปรแกรมจะวางบล็อกและเชื่อมต่อให้สอดคล้องกับขั้นตอนของกระบวนการ

2. Structured Text (ST)

เป็นภาษาที่มีโครงสร้างแบบโปรแกรมทั่วไป ใช้คำสั่งและโครงสร้างของภาษาโปรแกรมทั่วไป ใช้สำหรับการเขียนโปรแกรมที่ซับซ้อนและยืดหยุ่น

3. Function Block Diagram (FBD)

มีลักษณะคล้ายกับแผนภาพบล็อก ใช้บล็อกและเส้นที่เชื่อมต่อเพื่อแสดงขั้นตอนของกระบวนการ ใช้สำหรับการเขียนโปรแกรมที่มีความซับซ้อน

4. Instruction List (IL)

เป็นภาษาที่ใช้คำสั่งขั้นตอนทำงานต่อเนื่อง คล้ายกับภาษาแมชีนแบบประมวลผลขั้นตอน

5. Sequential Function Chart (SFC)

ใช้เพื่อแสดงลำดับขั้นตอนทำงานที่เปลี่ยนแปลงตามสถานะ มักใช้ในระบบควบคุมที่มีการเปลี่ยนแปลงของสถานะ

7 วิธีการติดตั้งของ PLC

เลือกตำแหน่งติดตั้ง-->ตรวจสอบแรงดันและไฟฟ้า-->ติดตั้ง PLC ในที่ที่เหมาะสม-->ต่อสายไฟและแรงดัน-->ต่อตัวส่งสัญญาณ (I/O Modules) -->ติดตั้งซอฟต์แวร์โปรแกรม PLC-->ทดสอบและปรับปรุง

รวม 6 ประยุกต์การใช้งาน PLC

 อุตสาหกรรมผลิตและการผลิต : ใช้ในการควบคุมเครื่องจักรและกระบวนการผลิตในโรงงาน, เช่น การควบคุมการเคลื่อนที่ของรางลำเลียง, การควบคุมการผลิตสินค้า, หรือการควบคุมการบรรจุหีบห่อ

 อุตสาหกรรมน้ำและสิ่งแวดล้อม :  ใช้ในระบบบำบัดน้ำ, การควบคุมระบบปรับอากาศ, หรือการควบคุมระบบพลังงานทดแทน

 อุตสาหกรรมรถยนต์ : ใช้ในการควบคุมการทำงานของหลายระบบ, เช่น ระบบเครื่องยนต์ หรือระบบควบคุมการขับเคลื่อน

 ระบบทำความร้อน, ระบบปรับความเย็น :  มักถูกใช้ในการควบคุมระบบทำความร้อนและระบบปรับความเย็นในอาคาร, โรงงาน, หรืออุตสาหกรรม

 ระบบควบคุมการไฟฟ้า : ใช้ควบคุมอุปกรณ์ไฟฟ้า เช่น การควบคุมระบบไฟฟ้าในอาคาร, ระบบไฟฟ้าสำรอง, หรือการควบคุมการกระจายไฟฟ้า

 ระบบหุ่นยนต์และการอัตโนมัติ :  มีบทบาทสำคัญในการควบคุมหุ่นยนต์และระบบการอัตโนมัติในการผลิตและการทำงานอุตสาหกรรม

คำถามของลูกค้าที่ถูกถามมาบ่อย เกี่ยวกับ PLC

1.PLC ทำหน้าที่หลักอะไรบ้าง?

 PLC มีหลายหน้าที่, รวมถึงควบคุมเครื่องจักร, ระบบไฟฟ้า และการผลิต  มันทำให้ง่ายต่อโปรแกรมและปรับเปลี่ยนการทำงาน ลดความซับซ้อนของระบบ และทำให้การบำรุงรักษาเป็นไปได้ง่าย

2.PLC ทำงานอย่างไร?

 PLC ทำงานโดยการรับข้อมูลจากเซ็นเซอร์หรืออุปกรณ์เข้า ต่อไปจะประมวลผลข้อมูลตามโปรแกรมที่ถูกโปรแกรมไว้ใน CPU และส่งสัญญาณออกไปควบคุมอุปกรณ์ต่าง ๆ ตามคำสั่ง

3.PLC สามารถโปรแกรมด้วยภาษาอะไร

 PLC สามารถโปรแกรมด้วยภาษาโปรแกรมล็อจิกที่ใช้ในการเขียนโปรแกรมทางไฟฟ้า, เช่น Ladder Logic, Functional Block Diagram, หรือ Structured Text

4 .PLC มีปัญหาที่พบบ่อยมั้ย?

 บางปัญหาที่พบบ่อยได้แก้ไขได้ง่าย, เช่น ปัญหาการเชื่อมต่อ, การโปรแกรมที่ผิดพลาด, หรือปัญหาการทำงานของอุปกรณ์ การบำรุงรักษาและทดสอบเป็นสิ่งสำคัญในการป้องกันปัญหา
