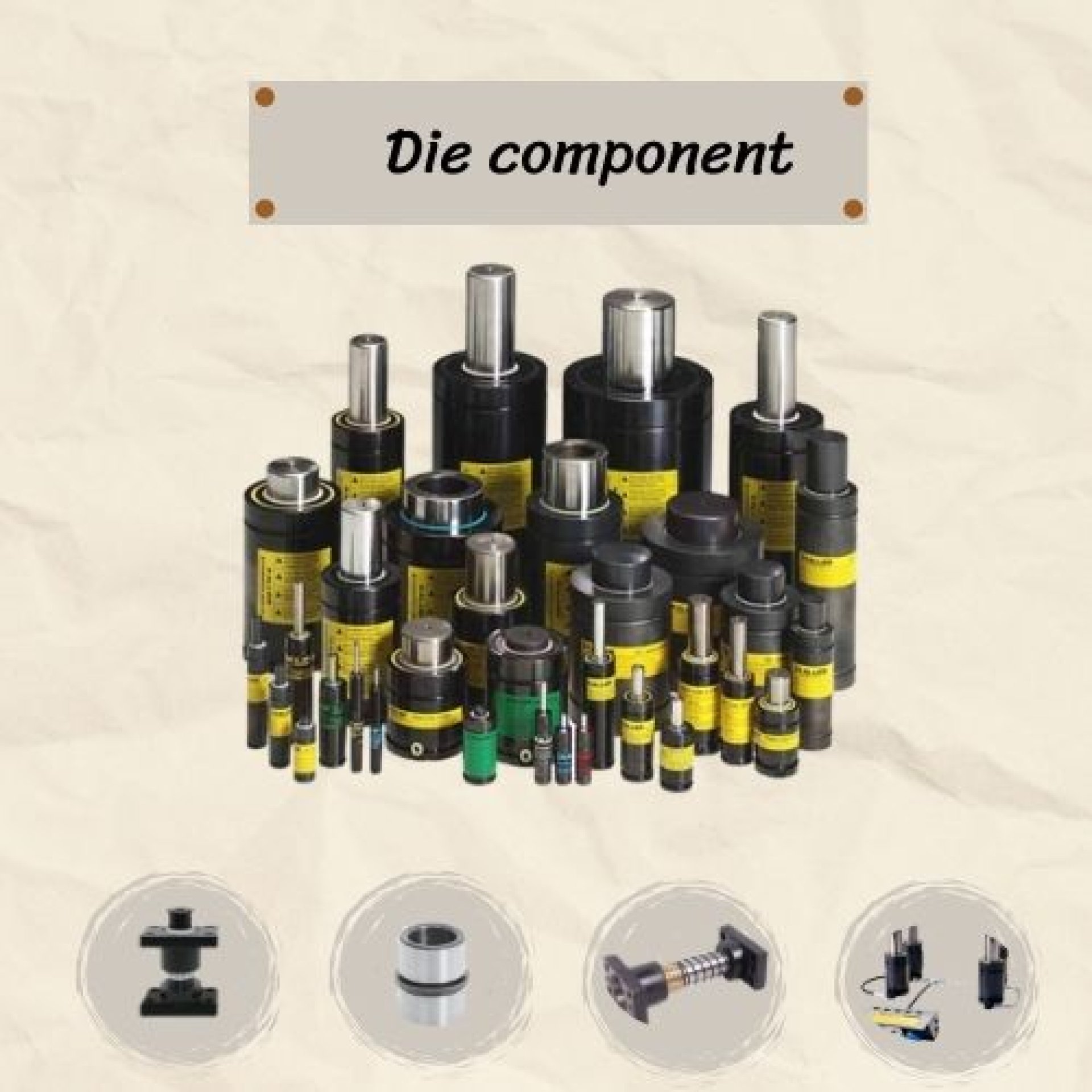

มาดูกันว่า Die Components มีส่วนประกอบอย่างไรบ้าง
ส่วนประกอบที่สำคัญของ Die Component หรือส่วนประกอบของแม่พิมพ์ปั๊มขึ้นรูปโลหะ มีหลายชิ้นส่วนที่ทำงานร่วมกันเพื่อขึ้นรูปชิ้นงานโลหะตามต้องการ ส่วนประกอบหลักๆ ของ Die Component
15 ส่วนประกอบที่สำคัญ ของ Die Components
มีดังนี้:
1. Die Block (บล็อกแม่พิมพ์)- เป็นส่วนที่สำคัญที่สุดของแม่พิมพ์ ทำหน้าที่ในการขึ้นรูปโลหะ มีสองส่วนคือ Upper Die (แม่พิมพ์บน) และ Lower Die (แม่พิมพ์ล่าง)
2. Punch (ปั๊ม)- เป็นส่วนที่เคลื่อนที่ลงมาทำงานร่วมกับ Die Block เพื่อตัดหรือขึ้นรูปชิ้นงาน ปั๊มจะถูกประกบเข้ากับ Upper Die
3. Die Holder (ตัวจับแม่พิมพ์)- ใช้ในการจับยึด Die Block และ Punch เข้าด้วยกัน เพื่อให้แน่นหนาและมั่นคงในระหว่างกระบวนการขึ้นรูป
4. Stripper Plate (แผ่นปอกชิ้นงาน)- ใช้ในการปอกชิ้นงานออกจาก Punch หลังจากที่ชิ้นงานถูกขึ้นรูปเสร็จแล้ว ป้องกันไม่ให้ชิ้นงานติดอยู่กับ Punch
5. Guide Pins (ไกด์พิน) และ Guide Bushings (ไกด์บูช)- ไกด์พินทำหน้าที่เป็นตัวนำในการเคลื่อนที่ของ Upper Die และ Lower Die ให้ประกบกันอย่างแม่นยำ ไกด์บูชจะเป็นตัวรับไกด์พินเพื่อให้การเคลื่อนที่ราบรื่นและป้องกันการเลื่อน
6. Backing Plate (แผ่นรองรับ)- ทำหน้าที่รองรับแรงกระแทกจากการขึ้นรูปและป้องกันไม่ให้ Die Block เสียหายจากการใช้งานซ้ำๆ
7. Shank (ด้ามจับ)- เป็นส่วนที่เชื่อมต่อ Die Component กับเครื่องปั๊ม โดยปกติจะติดอยู่กับ Upper Die เพื่อให้แม่พิมพ์ถูกจับยึดในตำแหน่งที่ถูกต้อง
8. Punch Retainer (ตัวจับยึดปั๊ม)- ใช้ในการจับยึด Punch ให้แน่นหนาและมั่นคงกับ Upper Die
9. Die Set (ชุดแม่พิมพ์)- เป็นโครงสร้างที่รองรับ Upper Die และ Lower Die ให้สามารถเคลื่อนที่และทำงานได้อย่างมีประสิทธิภาพ
10. Pad (แผ่นรอง)- เป็นชิ้นส่วนที่อยู่ระหว่างชิ้นงานและ Die Block หรือ Punch เพื่อช่วยในการกระจายแรงกระแทกและลดการสึกหรอ
11. Spring (สปริง)- ใช้ในการช่วยดัน Stripper Plate หรือชิ้นส่วนอื่นๆ กลับสู่ตำแหน่งเดิมหลังจากการปั๊มชิ้นงาน
12. Stopper (ตัวหยุด)- ใช้ในการหยุดหรือกำหนดตำแหน่งของชิ้นงาน เพื่อให้มั่นใจว่าชิ้นงานจะถูกปั๊มในตำแหน่งที่ถูกต้อง
13. Pressure Plate (แผ่นกด)- ใช้ในการกระจายแรงกดจาก Punch ให้ทั่วถึง เพื่อให้การปั๊มเกิดขึ้นอย่างสม่ำเสมอและแม่นยำ
14. Scrap Shedding System (ระบบกำจัดเศษ)- ออกแบบมาเพื่อกำจัดเศษโลหะที่เกิดขึ้นจากกระบวนการปั๊มออกจาก Die เพื่อป้องกันไม่ให้เศษโลหะติดอยู่ในแม่พิมพ์และส่งผลต่อการขึ้นรูปครั้งต่อไป
15. Pilot (ไพลอต)- ใช้ในการนำชิ้นงานเข้าสู่ตำแหน่งที่ถูกต้องในแม่พิมพ์ โดยเฉพาะในกระบวนการที่ต้องการความแม่นยำสูง
รวม 5 ประยุกต์การใช้งาน Die Components
1. อุตสาหกรรมยานยนต์ (Automotive Industry)
ใช้ในการผลิตชิ้นส่วนยานยนต์ต่างๆ เช่น ตัวถังรถยนต์, โครงสร้างภายใน, แผงประตู, ฝาถังน้ำมัน, และส่วนประกอบของเครื่องยนต์ การขึ้นรูปชิ้นส่วนเหล่านี้ต้องการความแม่นยำและความทนทานสูง ซึ่ง Die Components สามารถตอบสนองความต้องการเหล่านี้ได้
2. อุตสาหกรรมอิเล็กทรอนิกส์ (Electronics Industry)
ใช้ในการผลิตชิ้นส่วนที่มีขนาดเล็กและละเอียด เช่น ตัวเชื่อมต่อ, ปลั๊ก, สวิตช์, แผ่นวงจร (PCB) หรือชิ้นส่วนโครงสร้างของอุปกรณ์อิเล็กทรอนิกส์ การผลิตชิ้นส่วนเหล่านี้ต้องการความละเอียดและความแม่นยำที่สูงมาก
3. อุตสาหกรรมเครื่องใช้ไฟฟ้า (Home Appliance Industry)
ใช้ในการผลิตชิ้นส่วนของเครื่องใช้ไฟฟ้าต่างๆ เช่น เครื่องซักผ้า, ตู้เย็น, เครื่องปรับอากาศ, และเครื่องใช้ในครัวเรือนอื่นๆ การขึ้นรูปชิ้นส่วนเหล่านี้จำเป็นต้องใช้ Die Components ในการปั๊มและขึ้นรูปโลหะให้เป็นรูปทรงต่างๆ
4. อุตสาหกรรมบรรจุภัณฑ์ (Packaging Industry)
ใช้ในการผลิตบรรจุภัณฑ์ที่ทำจากโลหะ เช่น กระป๋อง, ฝาขวด, ฟอยล์ห่ออาหาร, และบรรจุภัณฑ์แบบต่างๆ การขึ้นรูปและการตัดบรรจุภัณฑ์เหล่านี้ต้องใช้ Die Components เพื่อให้ได้รูปทรงที่ต้องการและให้เหมาะสมกับการใช้งาน
5. อุตสาหกรรมเครื่องประดับ (Jewelry Industry)
ใช้ในการผลิตเครื่องประดับที่มีรูปทรงซับซ้อนและรายละเอียดสูง การใช้ Die Components ในการขึ้นรูปโลหะมีค่า เช่น ทอง, เงิน, หรือแพลทินัม เป็นสิ่งสำคัญในการสร้างผลิตภัณฑ์ที่มีคุณภาพและความสวยงามคำถามของลูกค้าที่ถูกถามมาบ่อย เกี่ยวกับ Die Components1.Mold คืออะไร? Mold หรือแม่พิมพ์คืออุปกรณ์ที่ใช้ในฉีดพลาสติกเพื่อสร้างชิ้นงานหรือผลิตภัณฑ์2.Die คืออะไร? Die คืออุปกรณ์ที่ใช้ในกระบวนการสร้างโลหะหรือวัตถุโลหะอื่น ๆ ด้วยการขึ้นรูป3.สปริงใน Mold Component หรือ Die Component ทำหน้าที่อะไร? สปริงในแม่พิมพ์ มีหน้าที่สร้างแรงต้านทานหรือแรงดันเพื่อควบคุมการเคลื่อนที่และการทำงานของแม่พิมพ์
