ยูนิเวอร์ซัล จ้อยซ์ คืออะไร

อัพเดทล่าสุด: 7 ก.ย. 2024

1090 ผู้เข้าชม

มารู้จักยูนิเวอร์ซัล จ้อยซ์หรือเรียกกันว่า Joint หรือ ข้อต่อ เถอะ

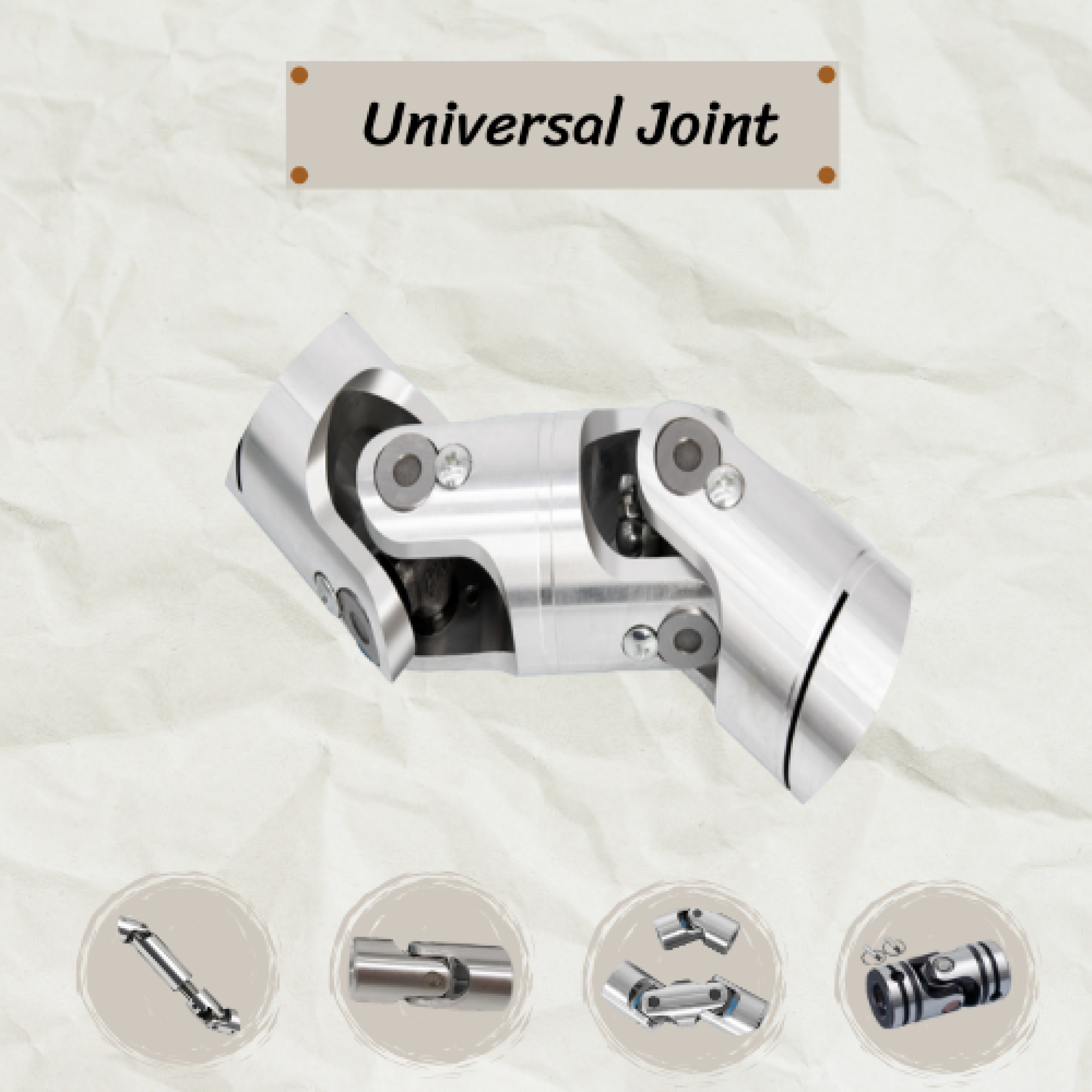

ยูนิเวอร์ซัล จ้อยซ์(Universal Joint) ที่เรียกกันทั่วไปว่า "จ้อยซ์" หรือข้อต่อ คือ อุปกรณ์ที่ใช้ในเครื่องจักรและยานพาหนะ เพื่อเชื่อมต่อระหว่างแกนสองแกน อุปกรณ์นี้ช่วยให้สามารถส่งกำลังการหมุนจากระบบหนึ่งไปยังระบบหนึ่งโดยไม่ต้องใช้แกนตรงตามเส้นที่ตรงกัน ทำให้สามารถแก้ไขข้อผิดพลาดในการจับคู่การหมุนของแกนได้ ซึ่งช่วยลดการสั่นสะเทือนและเสียงดังที่เกิดขึ้นในกระบวนการทำงานของเครื่องจักรและยานพาหนะได้ด้วย

4 ส่วนประกอบที่สำคัญ ของ ข้อต่อหรือจ้อยซ์

ตัวต่อ : ตัวต่อเป็นส่วนที่เชื่อมต่อกับตัวขับและตัวถูกขับ มักประกอบด้วยสองแขนที่ทำให้ยูนิเวอร์ซัลสามารถหมุนรอบได้
ตัวหมุนหรือตัวถูกขับ (Cross): ก้านกลมเป็นส่วนที่สามารถหมุนรอบได้และเชื่อมต่อตัวขับและเป็นส่วนที่รับกำลังจากตัวขับซึ่งมีการหมุนเคลื่อนตามนั้น
ตัวขับ (Driver): ตัวขับคือส่วนที่มีการหมุนเคลื่อนและเป็นที่ติดตั้งกับตัวต่อ ตัวขับมีหน้าที่ส่งกำลังไปยังตัวถูกขับ
ซีล (Seals): ซีลมีหน้าที่ป้องกันฝุ่นและสารอื่น ๆ จากการเข้าสู่ภายในยูนิเวอร์ซัล

3 ประเภทของที่คุณต้องรู้ของ ข้อต่อหรือจอยซ์

Single Universal Joint (หรือ Single Cardan Joint) : ประกอบด้วยสองส่วนที่ถูกต่อกันในมุมตรงข้าม ใช้ในกรณีที่ต้องการส่งกำลังการหมุนระหว่างแกนหมุนที่มีมุมโค้งต่าง ๆ
Double Universal Joint (หรือ Double Cardan Joint) : ประกอบด้วยสองยูนิเวอร์ซัล จอยที่ถูกต่อกัน โดยมีอีกตัวที่อยู่ตรงกลางเพื่อลดการเกิดบิดเบี้ยว สามารถใช้ในการลดการสั่นสะเทือนได้ดีกว่า Single Universal Joint
Constant Velocity Joint ( หรือ CV Joint) : อุปกรณ์ที่ใช้ในระบบขับเคลื่อนของรถยนต์ ซึ่งช่วยในการลดแรงต้านทานและช่วยให้ล้อหมุนได้โดยไม่ส่งผลกระทบมากที่ละแวกต้นขับหรืออุปกรณ์ขับเคลื่อนอื่น ๆ

รวม 6 ประยุกต์การใช้งาน ข้อต่อหรือจ้อยซ์

ระบบขับเคลื่อนรถยนต์ : ใช้ในขั้วเชื่อมต่อระหว่างเพลาของหลุมล้อและขั้วของลำออกเกียร์ที่หมุนต่างทิศทาง เพื่อทำให้ล้อหมุนได้แม้ว่ารถจะเลี้ยวขวาหรือซ้าย

ระบบขับเคลื่อนเครื่องบิน : ใช้ในการเชื่อมต่อแกนหลายทิศทางระหว่างเครื่องปีนบนพื้นที่ต้องการทำการเคลื่อนที่หรือหมุนรอบ

เครื่องจักรและเครื่องมืออุตสาหกรรม : ต้องการการหมุนแบบอิสระระหว่างแกนในเครื่องจักร

ระบบลำเลียงวัสดุ : ในระบบลำเลียงวัสดุเพื่อเชื่อมต่อแกนที่หมุนได้ต่างทิศทาง, เช่น ในการลำเลียงวัสดุในโรงงานผลิต

หุ่นยนต์ : ใช้ในหุ่นยนต์ที่ต้องการความอิสระในการหมุนและเคลื่อนที่

เครื่องจักรเกษตรกรรม : ในระบบขับเคลื่อนของเครื่องจักรเกษตรกรรม เช่น เครื่องพ่นสารเคมี

คำถามของลูกค้าที่ถูกถามมาบ่อยเกี่ยวกับ ข้อต่อหรือจ้อยซ์

1.ทำไมต้องใช้ Universal Joint?

Universal Joint ช่วยให้สามารถส่งกำลังการหมุนระหว่างแกนที่มีมุมหมุนต่าง ๆ ได้โดยไม่ต้องใช้แกนตรง

2.ปัญหาที่อาจเกิดขึ้นใน Universal Joint คืออะไร?

ปัญหาที่อาจเกิดขึ้นรวมถึงการสั่นสะเทือน, ความไม่เท่าเทียมของการหมุน, และการสึกหรอ
