รางสไลด์ หรือลิเนียร์ไกด์ Linear guide

สิ่งที่ต้องรู้ ของ รางสไลด์ หรือลิเนียร์ไกด์ (Linear guide)

รางสไลด์ หรือ รางเลื่อนหรือลิเนียร์ไกด์ (Linear guide or Linear-motion bearing or Linear Guide) เป็นส่วนที่ใช้ในการควบคุมการเคลื่อนที่ในแนวเดียวกัน (แนวตรง) โดยเป็นวัสดุที่ลื่นและแข็งแรงทำให้สามารถเลื่อนไปมาได้โดยราบรื่นและมีความแม่นยำ ในส่วนใหญ่รางสไลด์ถูกออกแบบมาในรูปแบบตั้ง (vertical) หรือนอน (horizontal) เพื่อให้สามารถใช้งานในตำแหน่งที่ต้องการการเคลื่อนที่แบบเส้นตรง

รางสไลด์มักถูกใช้งานร่วมกับตลับลูกปืน (ball bearings) หรือลูกปืนโรลเลอร์ (roller bearings) เพื่อเพิ่มประสิทธิภาพในการเคลื่อนที่ ลูกปืนจะถูกประกอบติดกับรางสไลด์เพื่อลดการสั้นสะเทือน ลดการสึกหรอ และช่วยให้การเคลื่อนที่เป็นไปได้โดยราบรื่นและเสถียรมากขึ้น

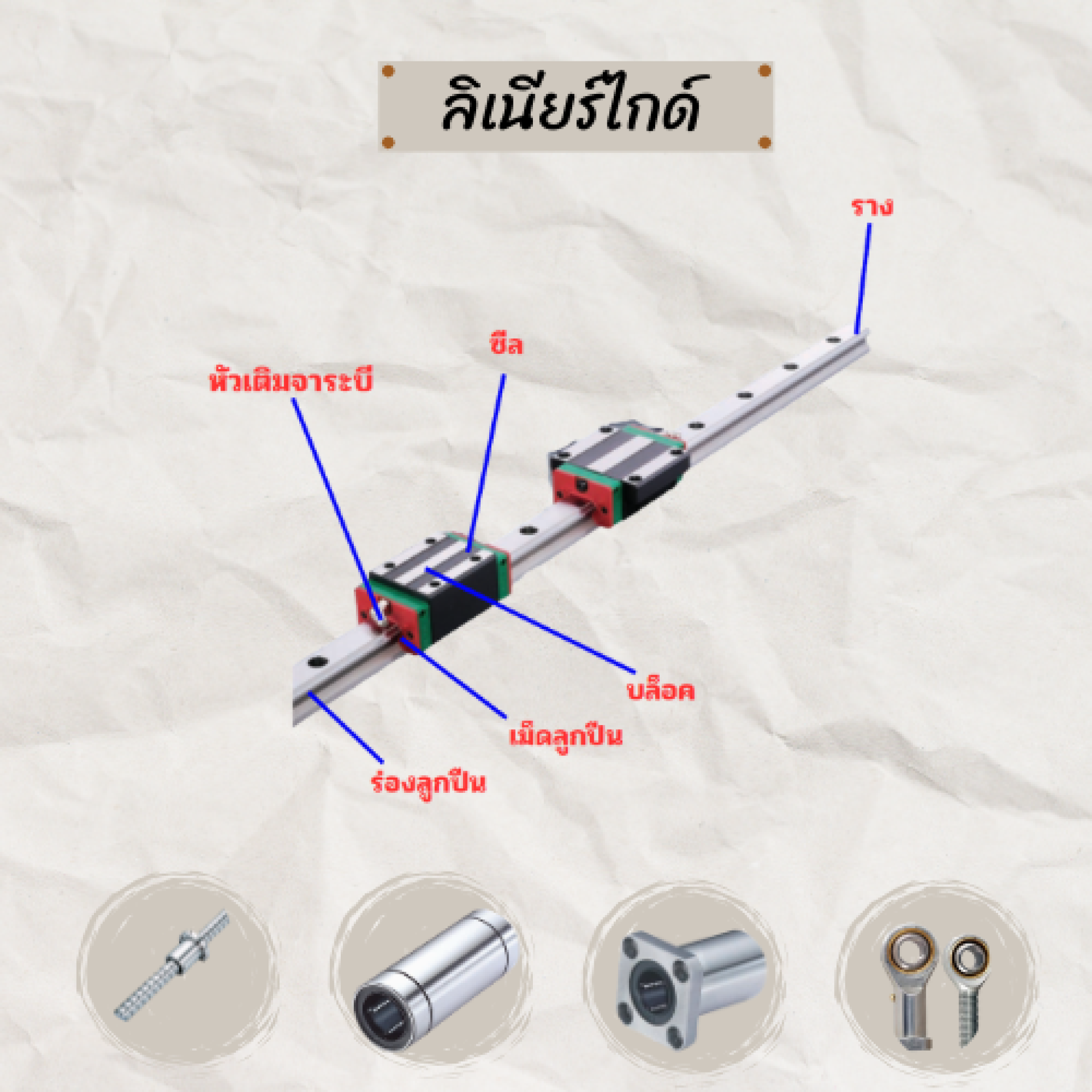

6 ส่วนประกอบที่สำคัญ ของ รางสไลด์ หรือลิเนียร์ไกด์

1. ราง (Rail): เป็นชิ้นงานที่มีรูปร่างเป็นเส้นทางเชิงเส้น ซึ่งทำหน้าที่เป็นพื้นที่นำทางและสนับสนุนอุปกรณ์ที่เคลื่อนที่ รางมักถูกทำจากวัสดุที่มีความแข็งแรงของเหล็กหรือสแตนเลส
2. บล็อกสไลด์ (Slide Block): เป็นชิ้นงานที่คล่องตัวและติดตั้งบนอุปกรณ์ที่เคลื่อนที่ เช่น เครื่องจักรหรือตัวที่ต้องการการเคลื่อนที่เชิงเส้น
3. ลูกปืน (Linear Bearing): อยู่ภายในบล็อกสไลด์และทำหน้าที่รับแรงและช่วยในการลดการสัมผัสที่เกิดขึ้นระหว่างรางและบล็อก
4. ส่วนที่ปิด (End Cap): ชิ้นที่ปิดปลอกลูกปืนและรักษาตำแหน่งของลูกปืนในบล็อก.
5. ฝาปิด (Seals/Covers): ชิ้นส่วนที่ทำหน้าที่ป้องกันสิ่งสกปรกหรือเศษของธรรมชาติเข้าสู่ภายใน
6. ร่องลูกปืน (Ball Retainer): ชิ้นส่วนที่ช่วยในการรักษาลูกปืนในตำแหน่งที่ถูกต้องและป้องกันการหลุดของลูกปืน

4 ประเภทของที่คุณต้องรู้ของ  รางสไลด์ หรือลิเนียร์ไกด์

1. Linear bearing : ใช้สำหรับรับแรงและลดการสึกหรอในการเคลื่อนที่เชิงเส้นของท่อหรือแกน มีลูกปืนที่เลื่อนไปตามท่อเพื่อลดความเสียดทานและเพิ่มความนิ่งในการเคลื่อนที่
2. Linear guide : ใช้ในการควบคุมทิศทางและการเคลื่อนที่ของวัตถุในแนวเส้นเชิงเส้น  มีลูกปืนที่ติดตั้งบนแนวแกนที่ช่วยในการเลื่อนไปมาได้อย่างราบรื่น
3. Linear flange : เป็นส่วนของระบบลูกปืนเชิงเส้นที่มีการออกแบบให้มีหน้าแปลนสำหรับควบคุมและจำกัดทิศทางการเคลื่อนที่ของแกนหรือท่อเชิงเส้น
4. Linear ball screw : ใช้ในการแปลงการหมุนของมอเตอร์เป็นการเคลื่อนที่เชิงเส้น มีลูกปืนที่หมุนบนเกลียวเพื่อเคลื่อนที่แนวเส้น

• ความแม่นยำ (Precision): รางสไลด์ต้องมีความแม่นยำในการเคลื่อนที่ เพื่อให้ระบบทำงานได้อย่างเสถียรและแม่นยำที่สุด ซึ่งความแม่นยำนี้จะขึ้นอยู่กับการออกแบบของลูกปืนและระบบสไลด์ในตัว
• ความสามารถในการรับน้ำหนัก (Load Capacity): รางสไลด์ต้องสามารถรับน้ำหนักที่มีอยู่ในระบบได้อย่างมีประสิทธิภาพ เพื่อป้องกันการทำงานที่มีการบิดเบี้ยวหรือสูญเสียความแม่นยำ
• ความเร็วในการเคลื่อนที่ (Speed): บางแอปพลิเคชันอาจต้องการระบบสไลด์ที่สามารถเคลื่อนที่ได้ด้วยความเร็วสูง ระบบลูกปืนและลูกปืนแบบเชิงเส้นมีผลต่อความเร็วนี้
• ความทนทานต่อสึกหรอ (Durability): รางสไลด์ต้องมีความทนทานต่อการสึกหรอ เพื่อให้ระบบทำงานได้นานๆ โดยไม่ต้องมีการซ่อมแซมบ่อย
• การระบายความร้อน (Heat Dissipation): ในบางแอปพลิเคชันที่มีการใช้งานที่มีการเคลื่อนที่อย่างต่อเนื่อง ระบบสไลด์ต้องสามารถระบายความร้อนได้อย่างมีประสิทธิภาพ
• ความต้านทานต่อสิ่งสกปรก (Contamination Resistance): ระบบสไลด์ควรมีการป้องกันจากฝุ่น, น้ำ, และสิ่งสกปรกอื่น ๆ เพื่อประกันความทนทานและป้องกันการสึกหรอ
• ความสะดวกในการบำรุงรักษา (Ease of Maintenance): การบำรุงรักษาควรเป็นง่าย เพื่อลดเวลาและความยุ่งยากในกรณีที่ต้องทำการซ่อมแซมหรือบำรุงรักษา

รวม 5 ประยุกต์การใช้งาน รางสไลด์ หรือลิเนียร์ไกด์

 เครื่องจักรอุตสาหกรรม: เช่น เครื่องตัด, เครื่องเจียร, เครื่องประกอบ, ระบบการเคลื่อนที่ทำงานด้วยรางสไลด์เพื่อให้การเคลื่อนที่มีความแม่นยำและเสถียร

 เครื่องจักรทางการแพทย์ : เช่น เครื่องช่วยหายใจ, โต๊ะผู้ป่วยที่สามารถปรับระดับได้ หรืออุปกรณ์ที่ใช้ในการผ่าตัด

 ระบบอิเล็กทรอนิกส์: ถูกใช้เพื่อสร้างการเคลื่อนที่ที่แม่นยำในตัวชิ้นส่วนต่าง ๆ เช่น การเคลื่อนที่ของหุ่นยนต์, การเคลื่อนที่ของตัวควบคุม หรือการเคลื่อนที่ในระบบเครือข่าย

 อุตสาหกรรมยานยนต์: รางสไลด์สามารถใช้ในการสร้างการเคลื่อนที่ที่แม่นยำในส่วนต่าง ๆในการประกอบของรถยนต์

 ระบบการผลิตอุตสาหกรรม: รางสไลด์มักถูกนำมาใช้ในเครื่องจักรที่ทำงานอัตโนมัติ เช่น การเคลื่อนที่ของหุ่นยนต์หรือเครื่องจักรที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์

คำถามของลูกค้าที่ถูกถามมาบ่อยเกี่ยวกับ รางสไลด์ หรือลิเนียร์ไกด์

1.การบำรุงรักษารางสไลด์ควรทำอย่างไร?

 การบำรุงรักษารางสไลด์(Linear guide) รวมถึงการทำความสะอาด  เปลี่ยนน้ำมันหรือลื่น และตรวจสอบสภาพแวดล้อมการใช้งาน เพื่อให้รางสไลด์ทำงานได้อย่างมีประสิทธิภาพ

2.รางสไลด์มีความแตกต่างจากตลับลูกปืนอย่างไร?

 รางสไลด์ (Linear guide) มีโครงสร้างที่เหมาะสำหรับการเคลื่อนที่แบบเส้นตรงขณะที่ตลับลูกปืนมักมีโครงสร้างที่เหมาะสำหรับการเคลื่อนที่หมุน ๆ และมีลูกปืนอยู่ภายในเพื่อช่วยในการลดการสั่นสะเทือนและเสียงรบกวน นอกจากนี้ รางสไลด์มักมีการใช้งานในงานที่ต้องการความแม่นยำในการเคลื่อนที่แบบเส้นตรง

3.ประโยชน์ของการใช้ Linear guide คืออะไร?

 การใช้ Linear guide ช่วยให้การเคลื่อนที่ของอุปกรณ์เป็นไปได้อย่างเนียน แม่นยำ และไม่มีการหลุดของทิศทาง ทำให้มีประสิทธิภาพการทำงานที่ดีขึ้น
